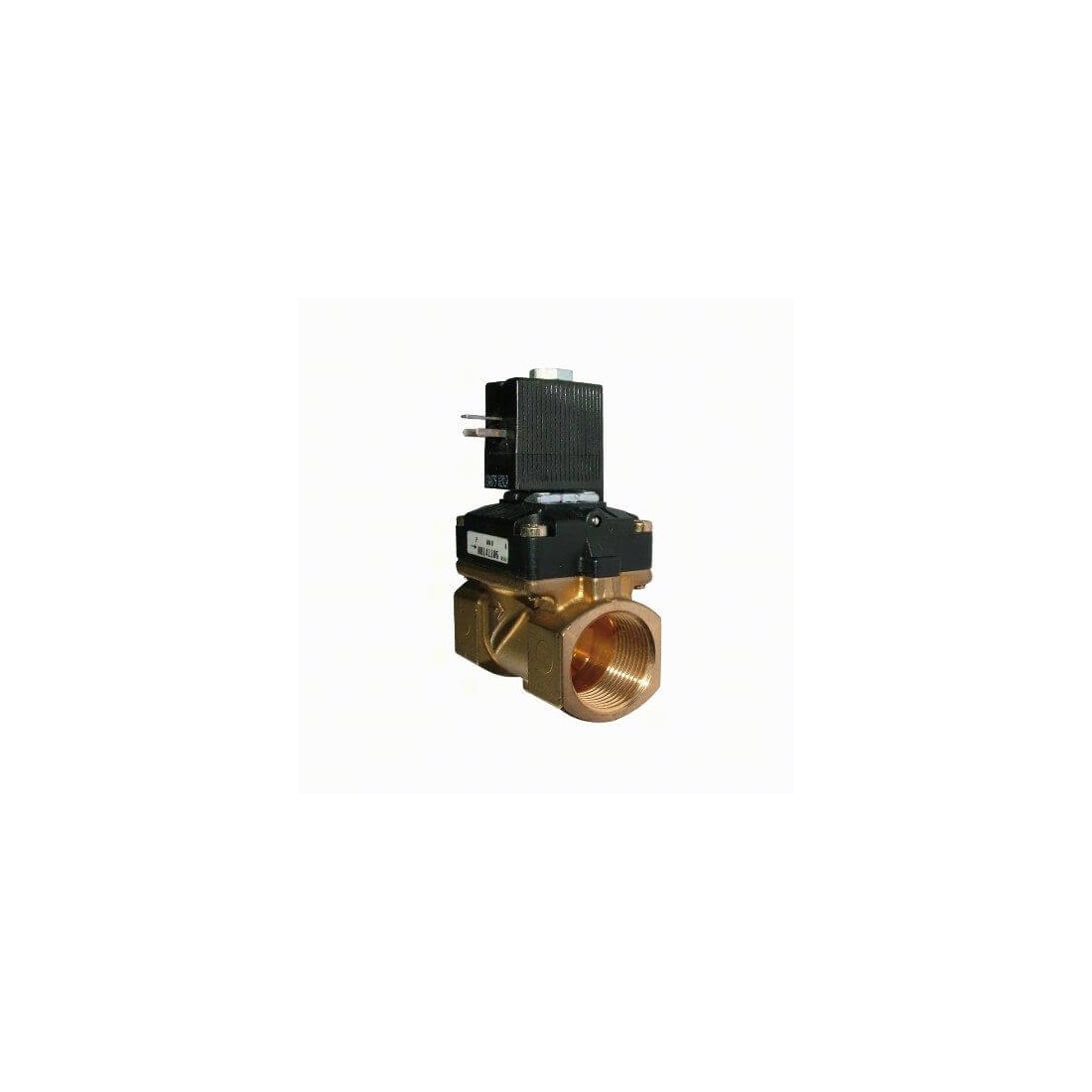

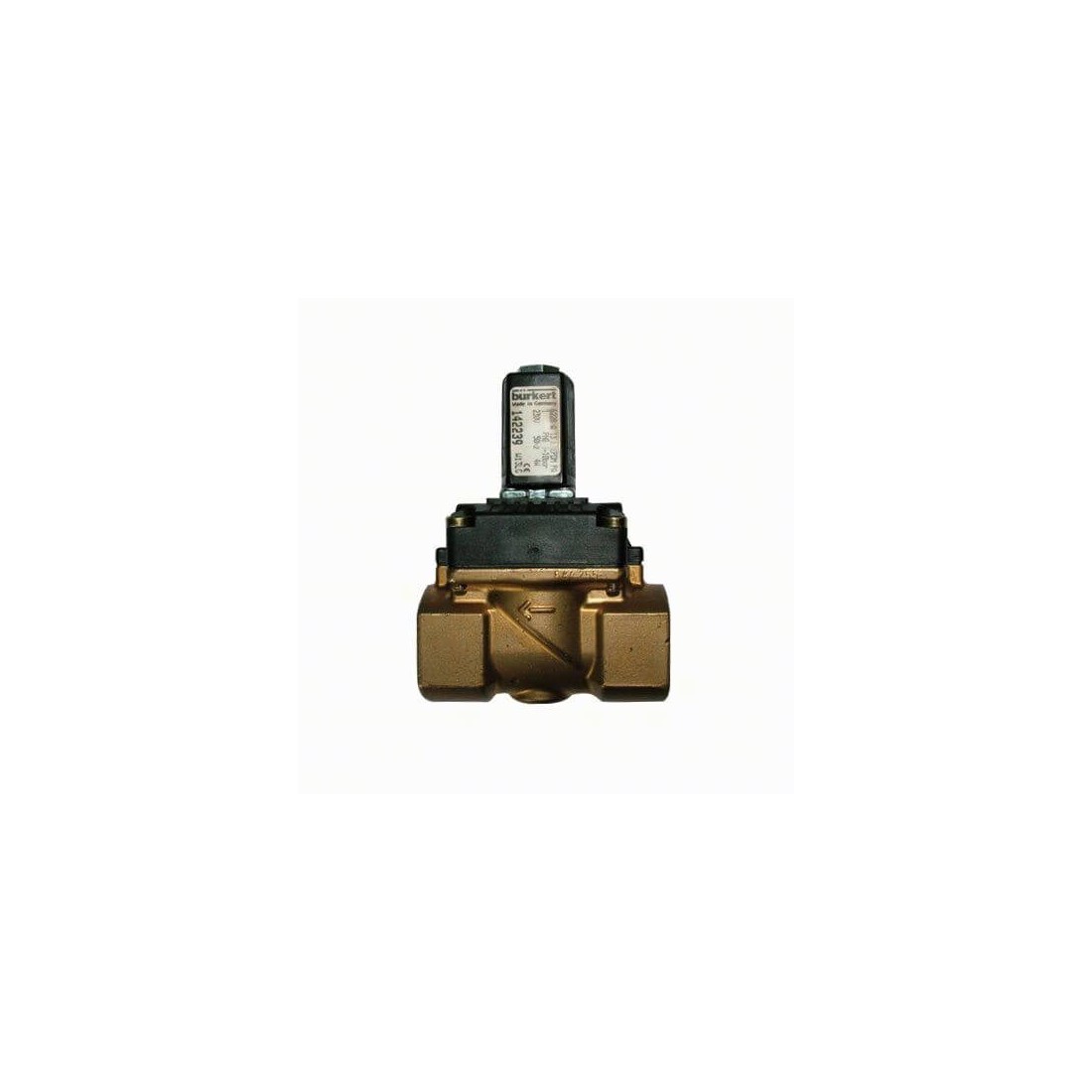

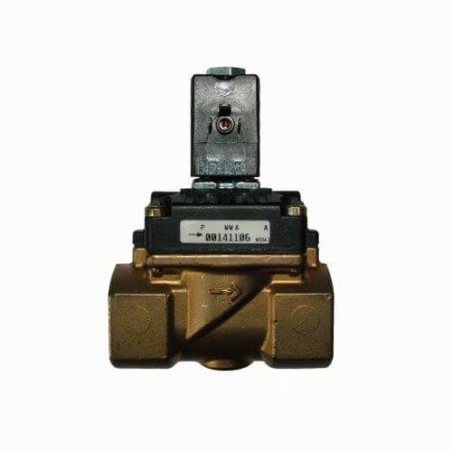

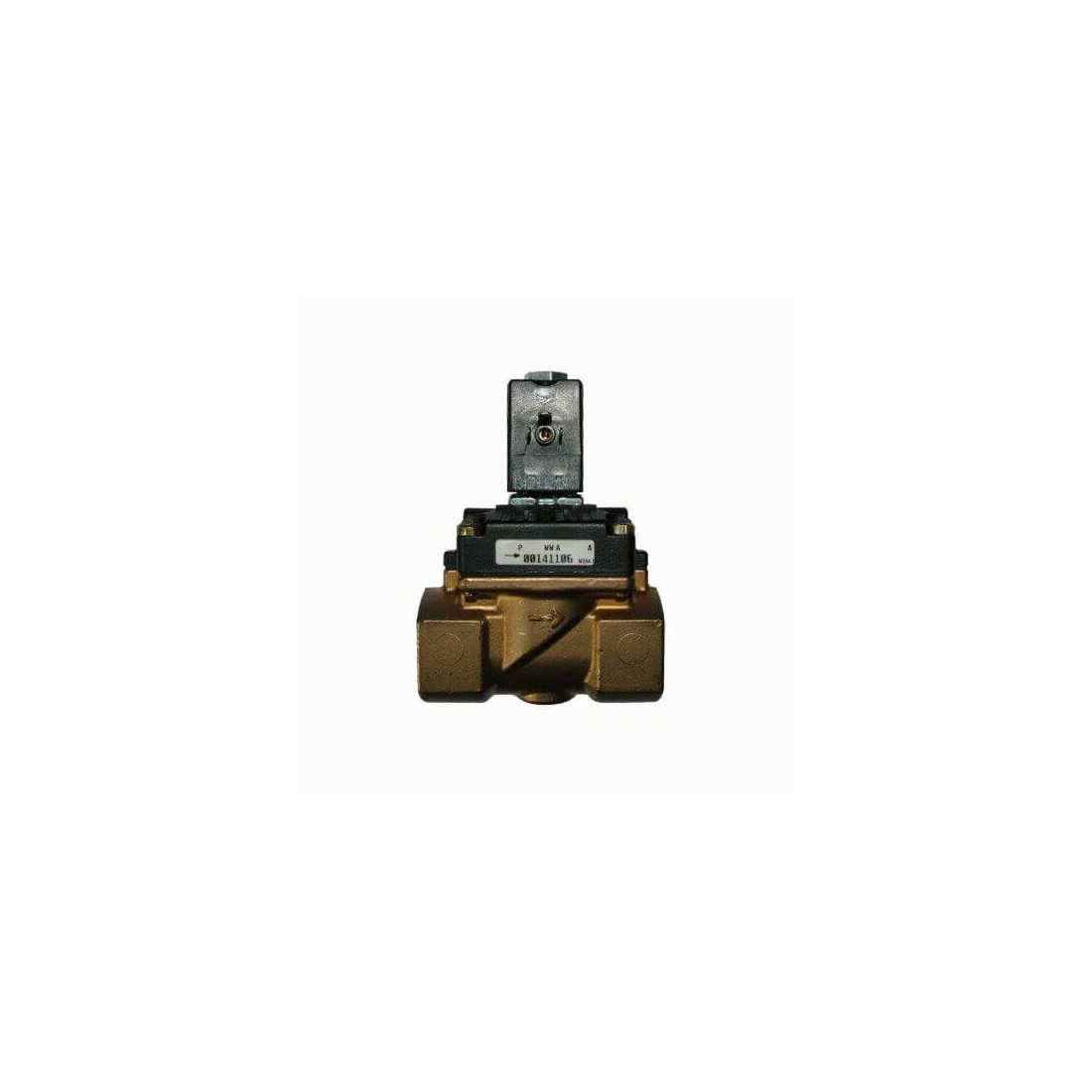

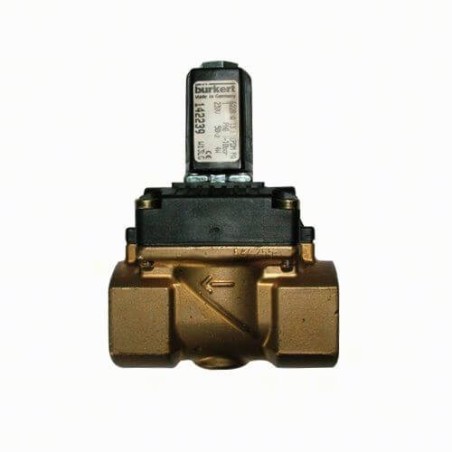

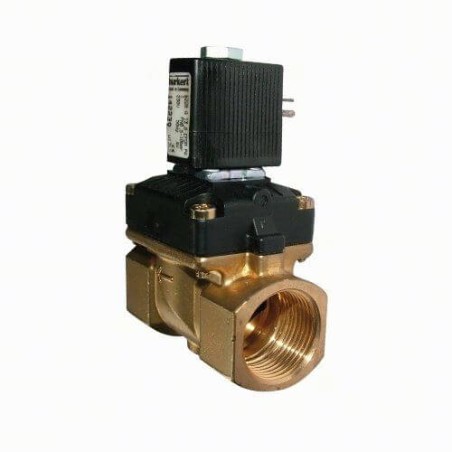

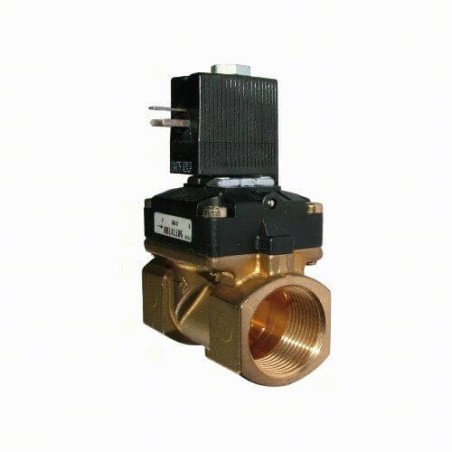

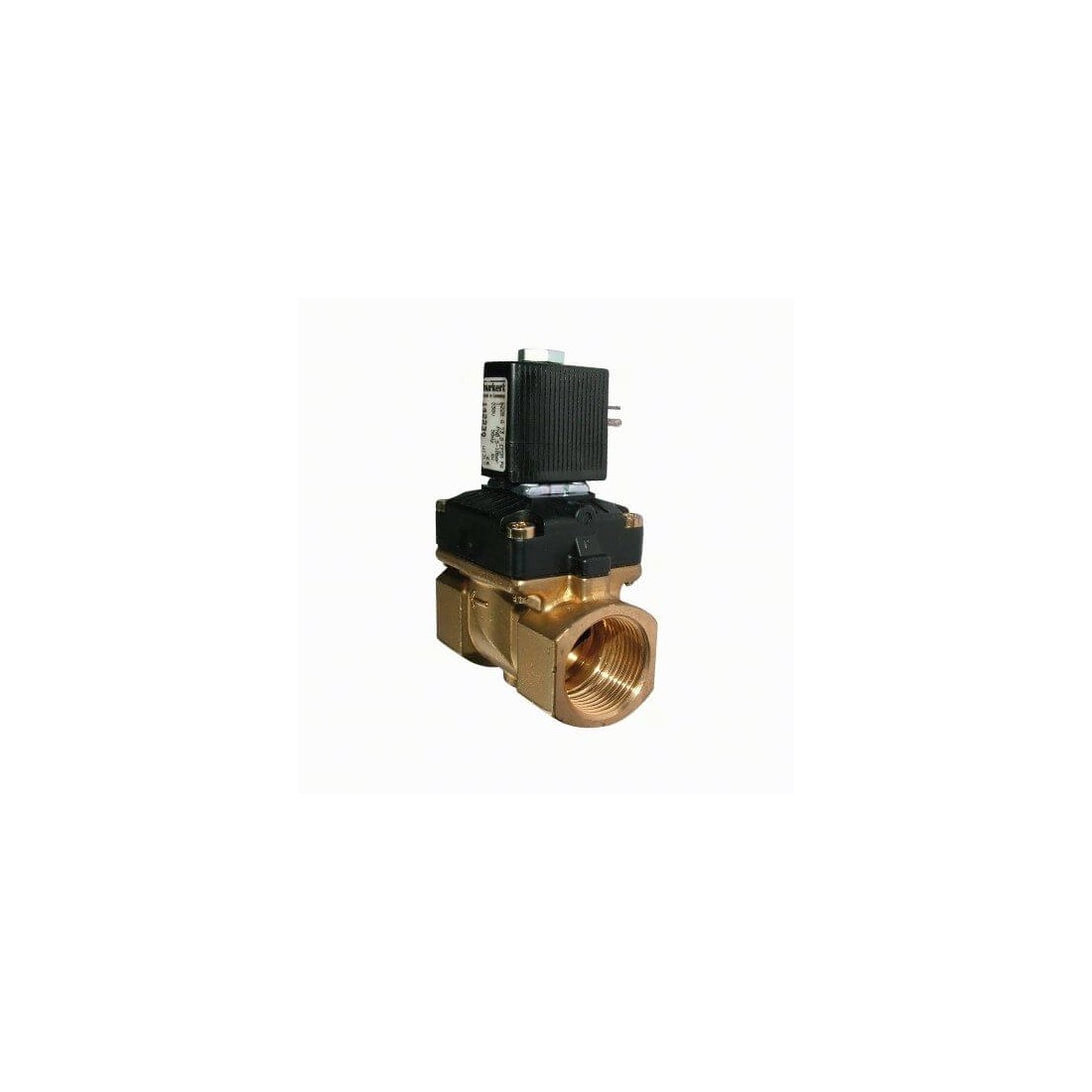

Electrovanne laiton 2/2 - 10 bars - Avec membrane assistée

Electrovanne laiton 2/2 - 10 bars - Avec membrane assistée :

Le type 6211, est une électrovanne 2/2 normalement fermée, à commande assistée, avec membrane, convient aux liquides et gaz neutres.

L'électrovanne est compacte, de faible poids et de faible puissance.

Au repos, la vanne est fermée par un ressort. L'ouverture du pilote, provoquée par l'alimentation de la bobine, fait chuter la pression au dessus de la membrane et permet l'ouverture complète de la vanne à l'aide de la pression du fluide..

La conception spéciale et la géométrie des pièces internes permettent une fermeture progressive (sans coup de bélier).

Haut débit - Coût réduit - Faible consommation électrique - Compacte - Gamme de pression de 0.5 à 10 bar.

Electrovanne Type 6211 complète avec bobine selon DIN EN 175301-803 Forme C pour connecteur Type 2506 :

Fonction : A

Diamètre nominal : 13 mm

Gamme de pression* : 0.5 - 10 bar

Matériaux des joints : EPDM

Tension / Fréquence : 230/50-60 V/Hz

* Pression [bar] : Supression par rapport à la pression atmosphérique

Caractéristiques techniques de l'électrovanne 2/2 - 10 bars - Avec membrane assistée :

Temps de commutation de l'électrovanne 2/2 - 10 bars - Avec membrane assistée :

1) Pression [bar] : Surpression par rapport à la pression atmosphérique

2) Pour une ouverture complète, une pression différentielle de 0.5 bar est nécessaire.

• Valeur Kv [m³/h] : Valeur de débit pour l'eau mesurée à +20 °C et 1 bar de pression en entrée, sortie à la pression atmosphérique (Voir 1) ci-dessus)

• Temps de commutation [ms] : mesuré sur la sortie à 6 bar et +20 °C (Voir 1) ci-dessus)

Ouverture : montée en pression de 0 à 90%, Fermeture : chute de pression de 100 ... 10%

Matériaux de l'électrovanne 2/2 - 10 bars - Avec membrane assistée :

1 Corps                                          Laiton
2 Joint torique                               NBR
3 Support de membrane            PPS
4 Ressort                                       Inox 1.4310
5 Couvercle                                    Noryl
6 Plongeur                                     Inox 1.4105
7 Ressort                                       Inox 1.4310
8 Bobine
      DIN EN 175301-803 C         PA
      DIN 43650 B                            Epoxy
      (standard industriel)
9 Porte membrane                       Laiton, PPS
10 Membrane                                NBR.
11 Boulon                                      Laiton
12 Bride                                          Acier
13 Bague de déphasage            Cu
14 Ecrou                                        Acier (surface passivée selon Rohs)

Dimensions de l'électrovanne 2/2 - 10 bars - Avec membrane assistée :

DN : 13

A : 72

B : 88

C : 40

D : 46

E : 31

F1 : 16

G1 : G3/4

L : 65

SW : 32

Les données présentes sont fournies de bonne foi et ne peuvent engager de responsabilités concernant une éventuelle erreur ou omission.
