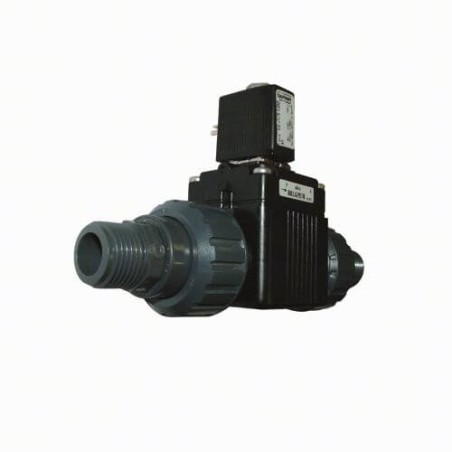

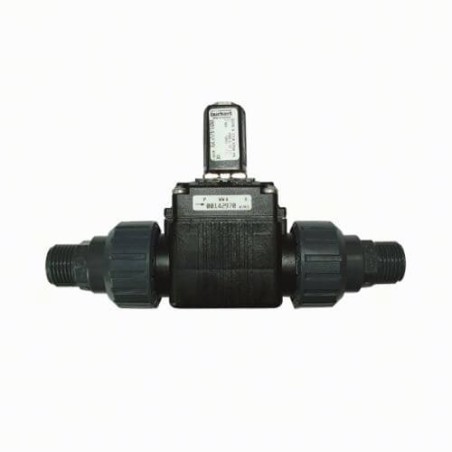

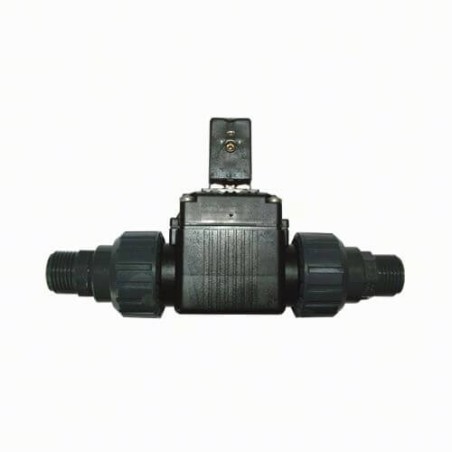

Electrovanne plastique.
220CA 10 bars connecteur C.
Entrée et sortie en PVC pression fileté mâle 1/2'' = filetage 15/21.
Le type 6228 est une électrovanne 2/2 assistée par membrane. Elle est particulièrement utilisée pour les fluides neutres.
Sans alimentation, cette électrovanne est fermée. La pression s'établit au travers du perçage d'assistance sur la membrane et aide à fermer. Lors de la commutation, l'espace au-dessus de la membrane sera mis à la sortie via le pilote.
En conclusion, la pression du fluide soulève la membrane et la vanne s'ouvre. Une pression différentielle de 0.5 bar est nécessaire pour l'ouverture et la fermeture complète.
Le design et la construction spécifique de cette vanne permet une fermeture progressive avec des faibles pics de pression. Elle est très simple à monter et démonter radialement.
Electrovanne pré-montée pour entrée et sortie en PVC 1/2'' mâle : filetage 15/21.
Grande fiabilité - Bobine enfichable - Anti-coup de bélier, peu de bruit - Faible consommation d'énergie (ne nécessite pas de relais avec un API).
Fonction : A
Diamètre nominal : 13 mm
Valeur Kv eau : 3.2 m3/h
Gamme de pression* : 0.5 - 10 bars
Matériaux des joints : EPDM
Tension / Fréquence : 230/50-60 V/Hz
* Pression [bar] : Supression par rapport à la pression atmosphérique.
1) Pression [bar] : Surpression par rapport à la pression atmosphérique.
• Valeur Kv [m³/h] : Valeur de débit en m3/h pour l'eau, mesurée à + 20°C et à 1 bar de pression d'entrée et sortie libre.
• Temps de commutation [ms]: mesuré sur la sortie à 6 bars et +20 °C.
Ouverture : montée en pression de 0 à 90%, Fermeture : chute de pression de 100 ... 10%.
1 Corps PPE / PA (Noryl)
2 Joint torique NBR, FKM, EPDM
3 Support de membrane PPS
4 Ressort 1.4310
5 Couvercle PPE / PA (Noryl)
6 Plongeur 1.4105
7 Ressort 1.4310
8 Bobine
DIN EN 175301-803 C²) PA
DIN 43650 B Epoxy
(standard industriel)
9 Porte membrane Laiton, PPS
10 Membrane NBR.
11 Boulon 1.4401
12 Bride Zn3glcC (surface)
13 Bague de déphasage Cu
14 Contre écrou 9SMnPb28K (surface Zn5glcA)
DN : 13
A : 85
B : 93.5
C : 43
D : G1
E : 19
F : 13
G : G1/2
I : 85
L : 123
Les données présentes sont fournies de bonne foi et ne peuvent engager de responsabilités concernant une éventuelle erreur ou omission.
